ブログ | メッキ工房光沢屋

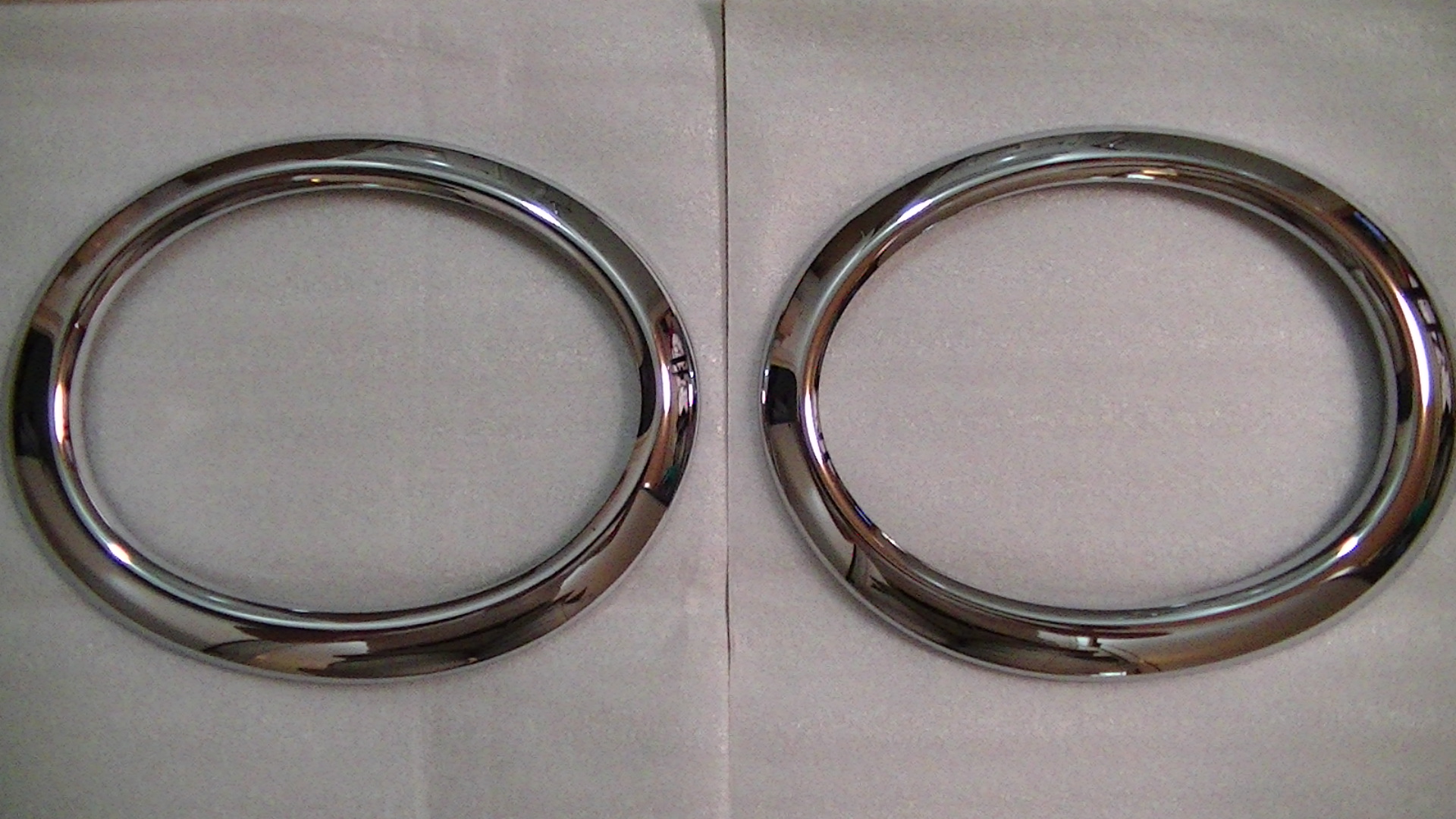

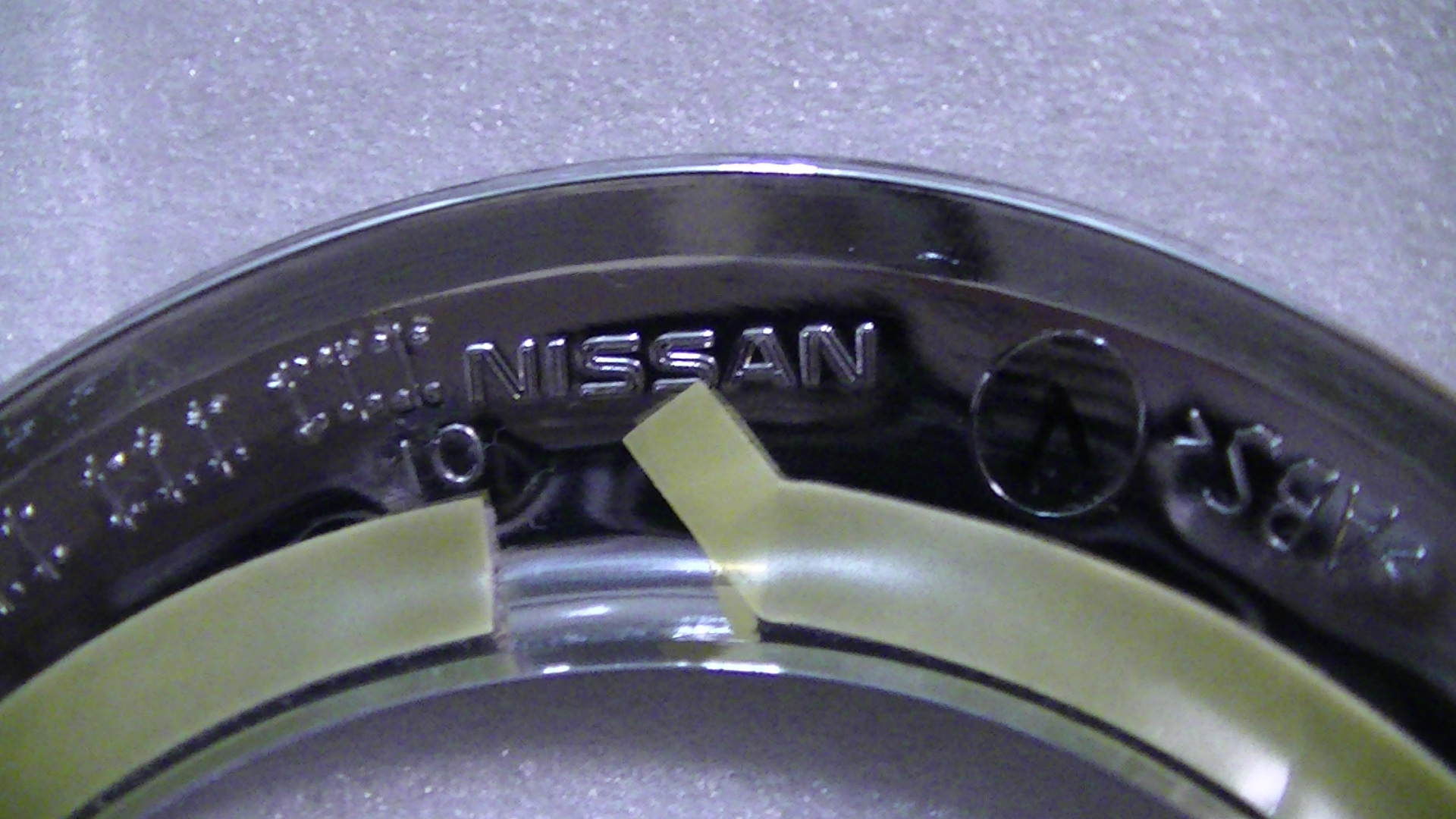

この部品は、日産純正フォグランプ

フィニッシャーです。

フォグランプの外装枠です。

素材はＡＢＳ製樹脂に本物の電気により

クロムメッキ加工が施してあり

両面テープで取り付けるタイプの部品です。

この部品を２４金メッキ加工したいと

ご依頼頂いたお客様は前回、

日産のグリル中央部に純正エンブレムが

装着されている物を２４金メッキ加工

されたリピーター様です。

この手のフォグランプフィニッシャーパーツは

高級感が出る上にボディがスタイリシュになる為に

多くの自動車メーカーが採用しているパーツになります。

最近は３Ｍ製の両面テープも剥がれにくい事から

この様なパーツを装着する様な事はせずに

貼り付ける簡単な作業で取り付ける事が

可能になっています。

Ｋ自動車からトラックに至るまでこの様な

クロムメッキパーツが純正で付けられています。

反対に、純正でこの様なスタイリッシュなパーツが

殆どの自動車に装着されていますと

見栄えが珍しくなく

オリジナリティが無い感じが致しますが

このリピーター様の様にメーカー純正フォグランプ

フィニッシャークロムメッキパーツを

独創的にカラーメッキや２４金メッキ仕上げに

する事で他の自動車との差別化を図り

より独創的で洗練された自動車の面構えが出来ます。

当社が施工する２４金メッキ加工は本物の２４金を

使用する為に金の延べ棒の様な色感が得られます。

その加工方法は、まず初めに元々付着している

両面テープを残らずに取る事です。

その次にフォグランプフィニッシャーに

付いているクロムメッキを剥離剤により

元々の素材であるＡＢＳ樹脂に戻します。

そして無電解メッキ加工により通電効果を得て

銅メッキ加工致します。

素材の状態にもよりますがピンホールが

残っている場合はバフ研磨作業により

ピンホールを削れた銅で埋めてしまいます。

そしてもう一度、銅メッキ加工を行い

見栄えの効果と銅の様な柔らかめに金属を

被膜する事でクロムメッキ部品のひびや

剥がれを防止いたします。

続いてクロムとの相性が良いニッケルメッキを

施す事により更にひびや剥がれにくさ追求致します。

そして最後に２４金メッキ液で出来ている

メッキ槽に漬け込んで２４金延べ棒の様な色感の

フォグランプフィニッシャーパーツが出来上がります。

２４金メッキと言いましても光沢クリアーで

二次加工しなければ外装部品の為に

長持ちさに影響するため必ず行います。

このクリアーを完全に乾燥させて完全に

パーツが完成品としてお客様の元へ届けられます。

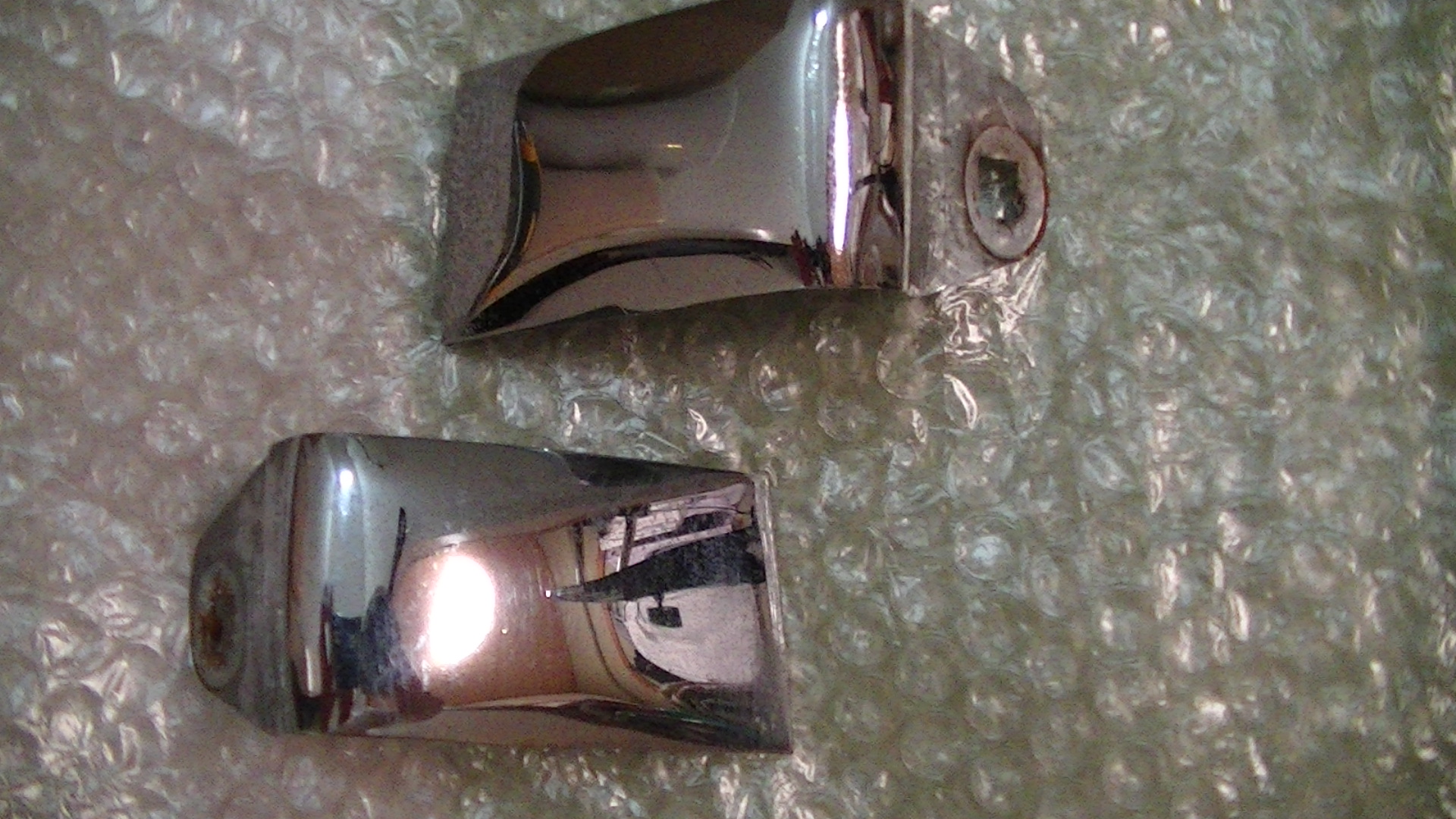

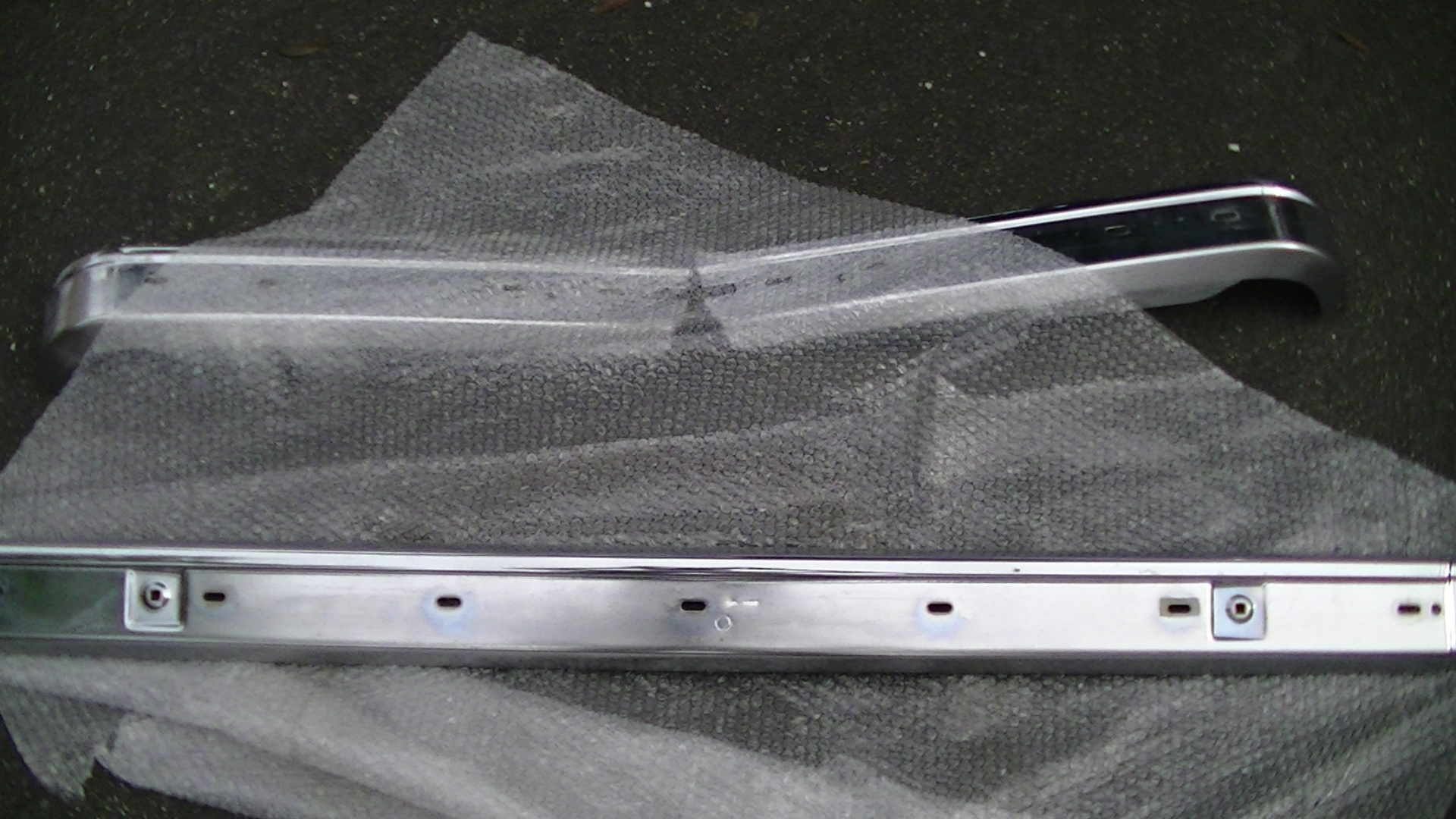

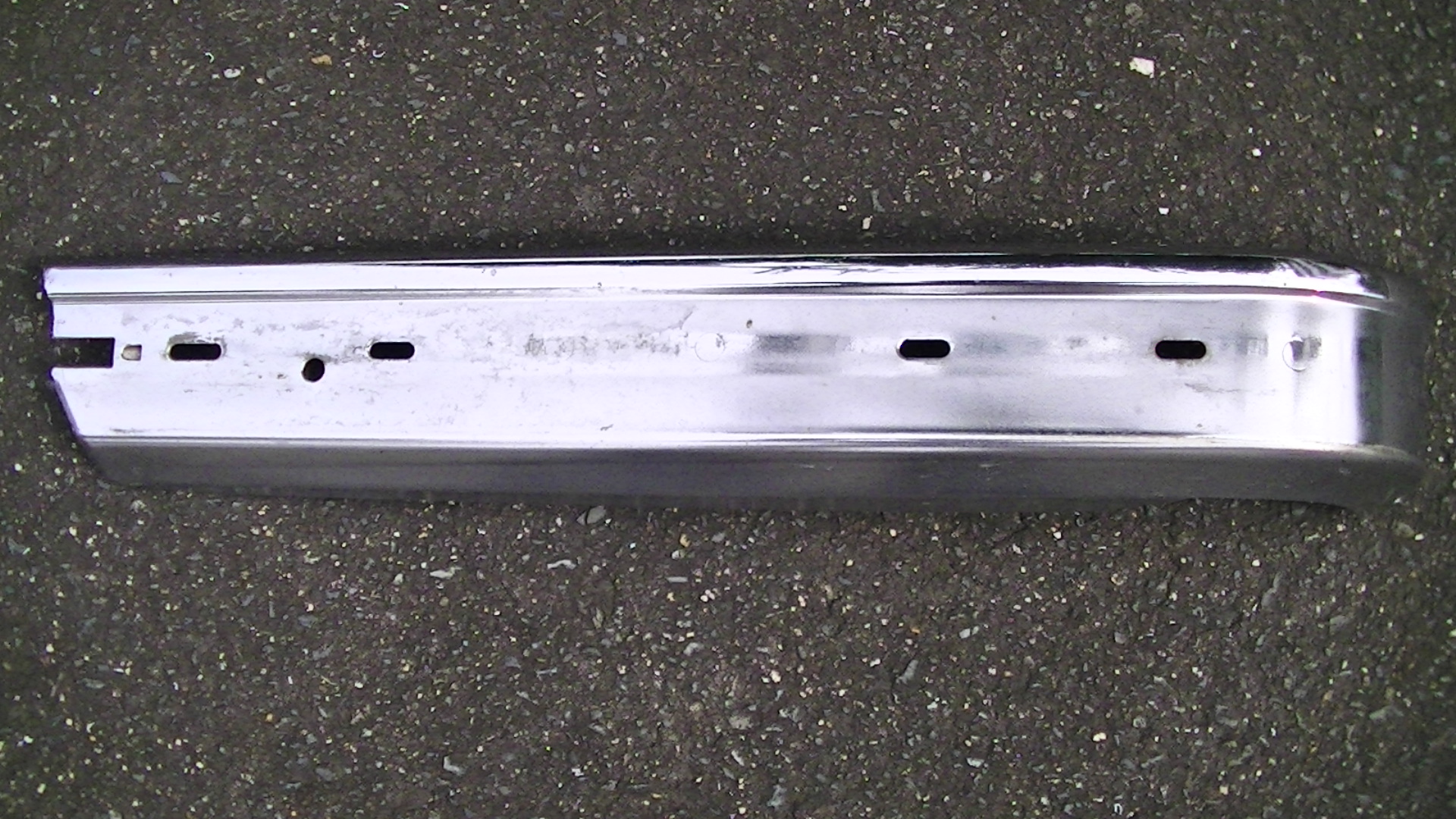

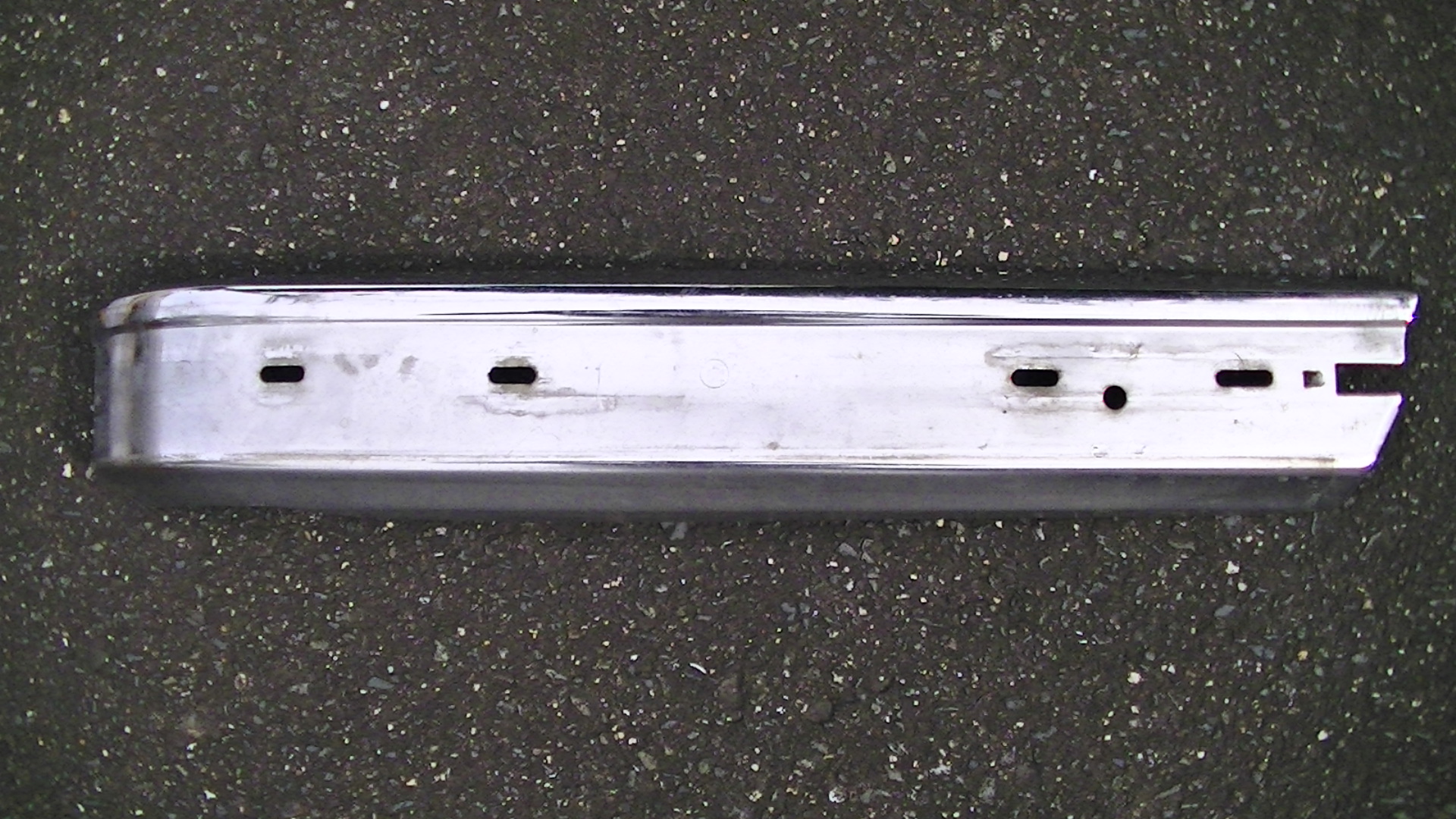

この写真は、１９８６年式ＢＭＷＥ３０の

３分割リアバンパーと付属品に再メッキ加工

（リクローム）致します。

１９８６年式と言う事は今から３２年前の

スチールクロムメッキ製バンパーになります。

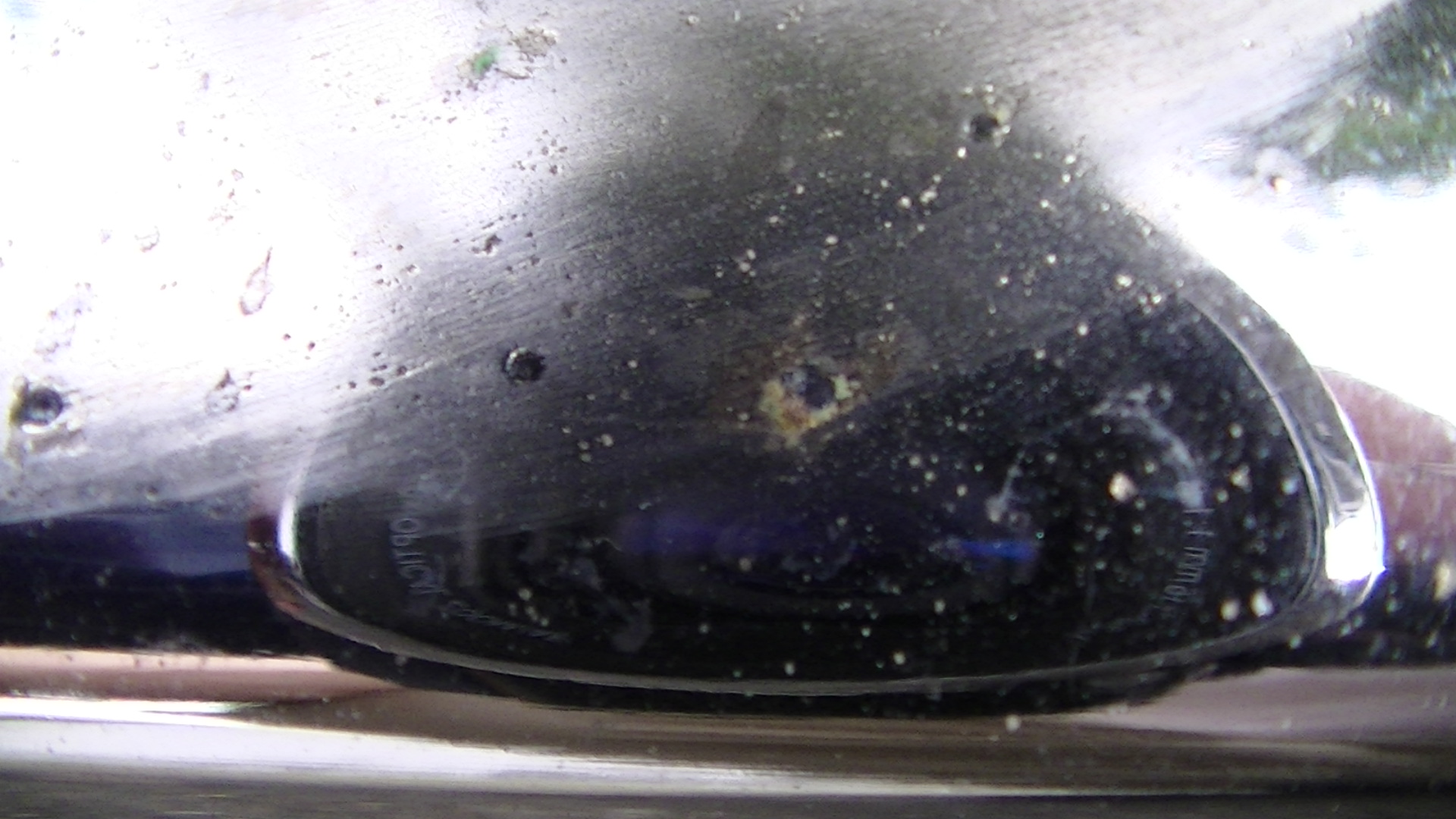

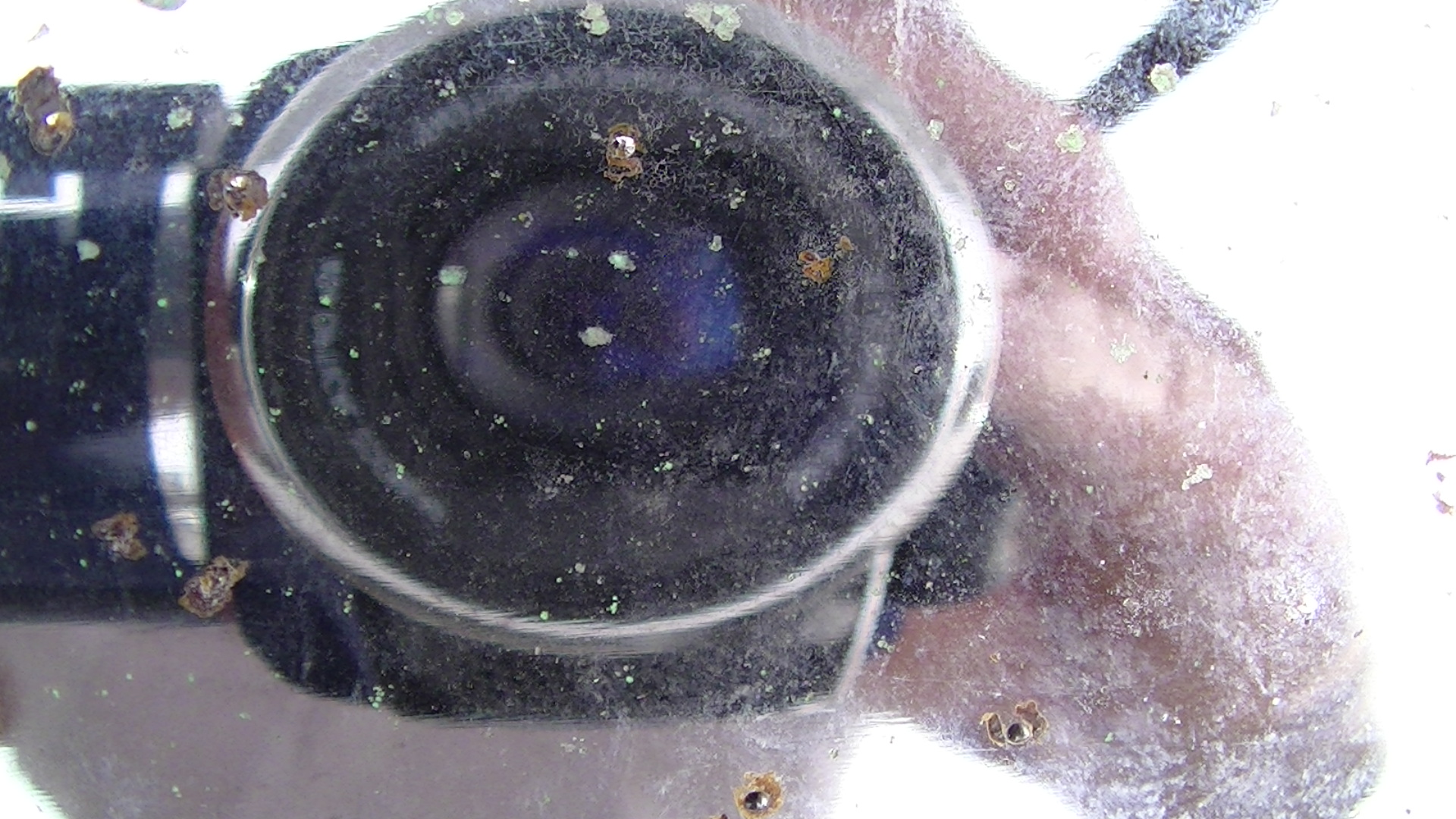

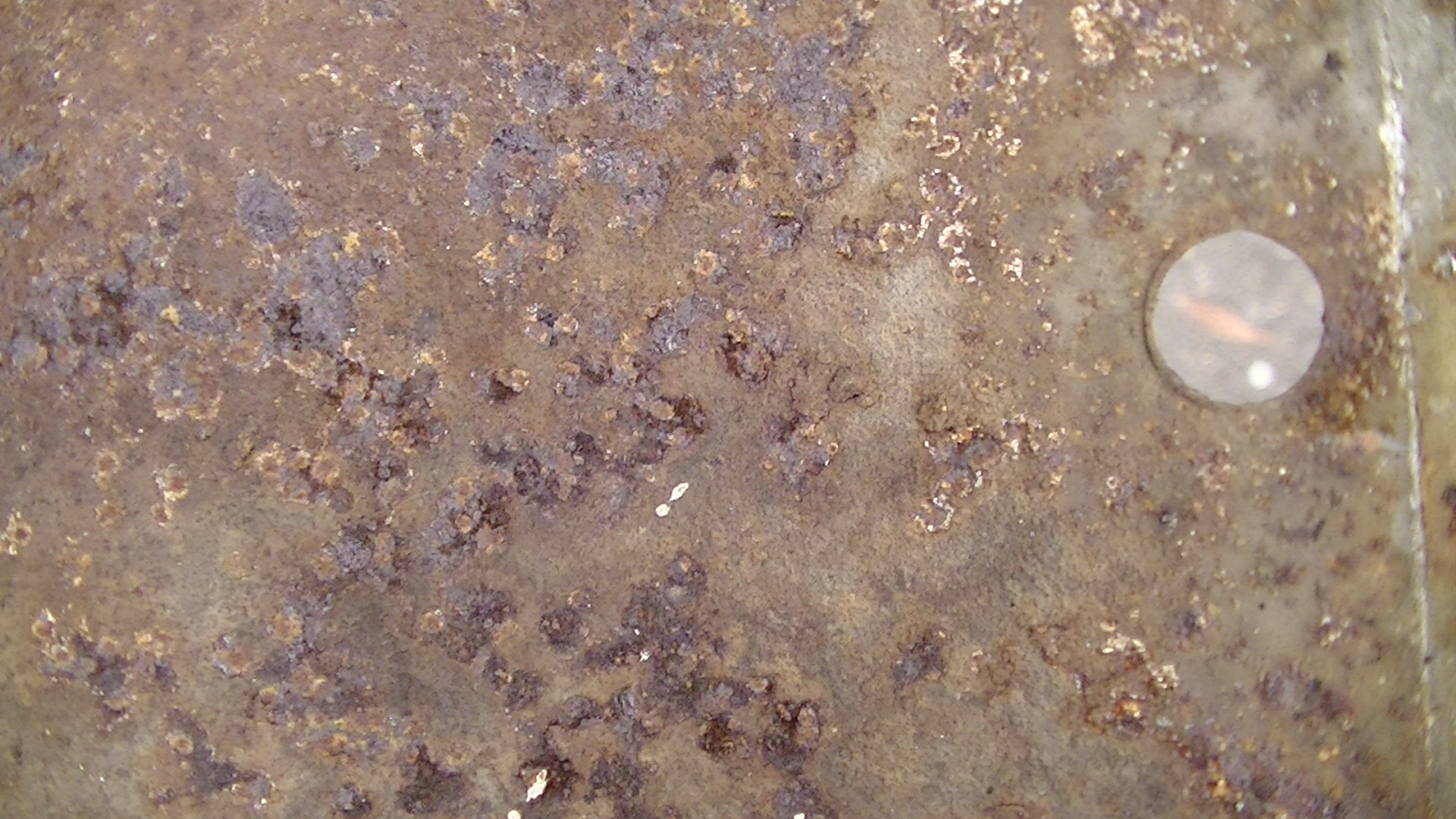

その当時としては腐食の程度は普通レベルになりますが

左右のバンパー裏面のコーナー部分は

結構な棘錆になっています。

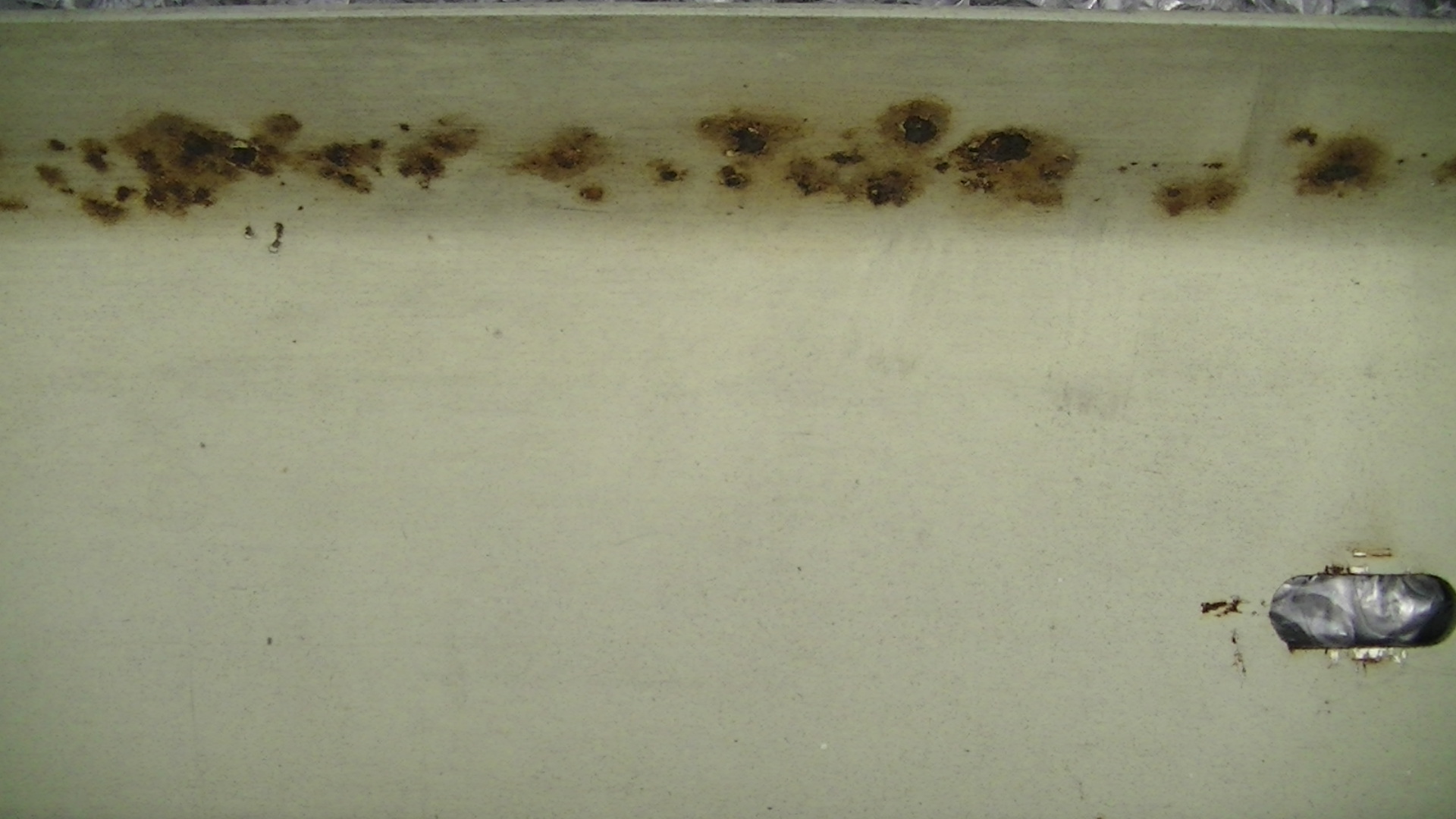

中央部の大きい方のバンパー裏面は腐食を防ぐ為の

塗装が施されている為に上部に錆が出ている程度です。

やはりバンパー裏面はワックスがけ等の錆とめを

しない為に３分割バンパーの両端裏面と

中央部のバンパー裏面の錆び方が

全く違うのがお分かりになると思います。

この１９８６年式ＢＭＷＥ３０のスチール製

クロムメッキバンパーには丁度、

中央部に樹脂のｶカバーが全体に

巻いている様な感じになっています。

ですのでバンパー上部がだけが

バフ研磨している事が見て分かります。

磨いていない個所は写真で写っている様に

鏡の様な状態では無くてただメッキが

付いている様な状態になっています。

これは旧車のＢＭＷ独特な仕様の様に感じます。

この事から３分割バンパー全ての上部が同じ様に

棘錆が出てると言う理由だと思います。

今回のお客様は当社メッキランク中メッキ加工

(メッキが分厚い）をご希望です。

何時もの様に３分割バンパーに付着しています

銅メッキ、ニッケルメッキ、クロムメッキと錆を

シアンにより溶かします。

この作業に約７日から１０日間かかります。

剥離剤には様々御座いますが

濃硫酸や塩酸などで剥離する工場が御座いますが

この剥離剤を使用した場合はメッキの一番上の

クロムだけ剥離、残りのニッケルと銅は溶けない為に

そのまま強引にバフで表面を削る事になってしまい

クロムメッキ完成時の見栄えのクオリティと

長持ちしないクロムメッキバンパーに

仕上がってしまうデメリットがあります。

スチールクロムメッキバンパーや

スチールクロムメッキグリル等の

再メッキ加工にはこれらの剥離剤を

使用してはいけません。

シアンによるメッキの完全剥離後に

バフ研磨作業により４２０番手まで丁寧に

磨いていきます。

そうする事によりスチール表面に

顔が映る様な仕上がりになります。

この時点で万が一腐食痕が気になる箇所に

残っている場合は、お客様に電話連絡

させて頂いた上で板金化コプされるか、

されないかのご指示を仰がせて頂きます。

板金加工が必要な場合は約７日前後

納期が遅くなります。

これは稼働期の納期と稼働期では無い

時期の納期が違う為に絶対に

７日前後とは限りません。

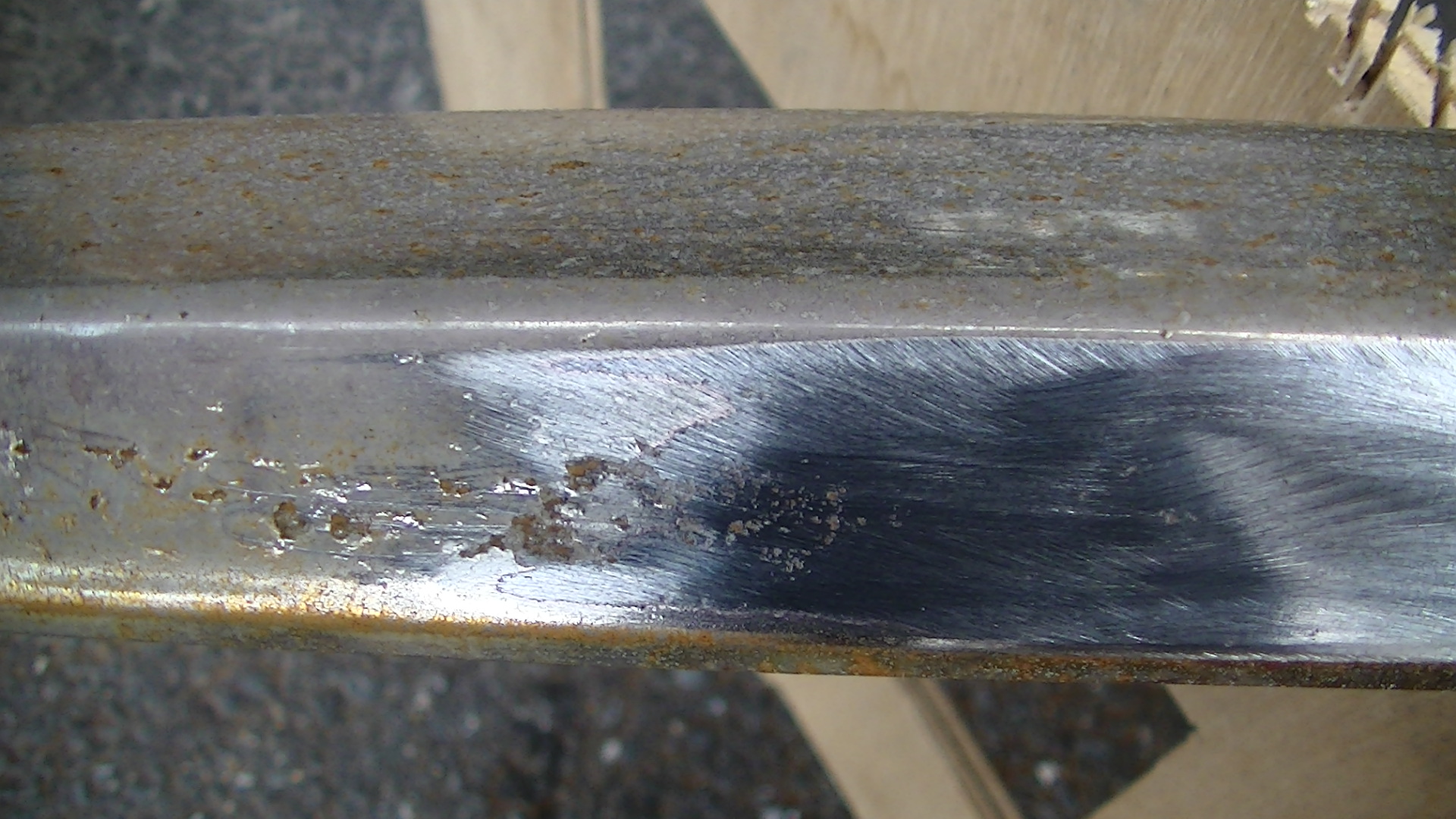

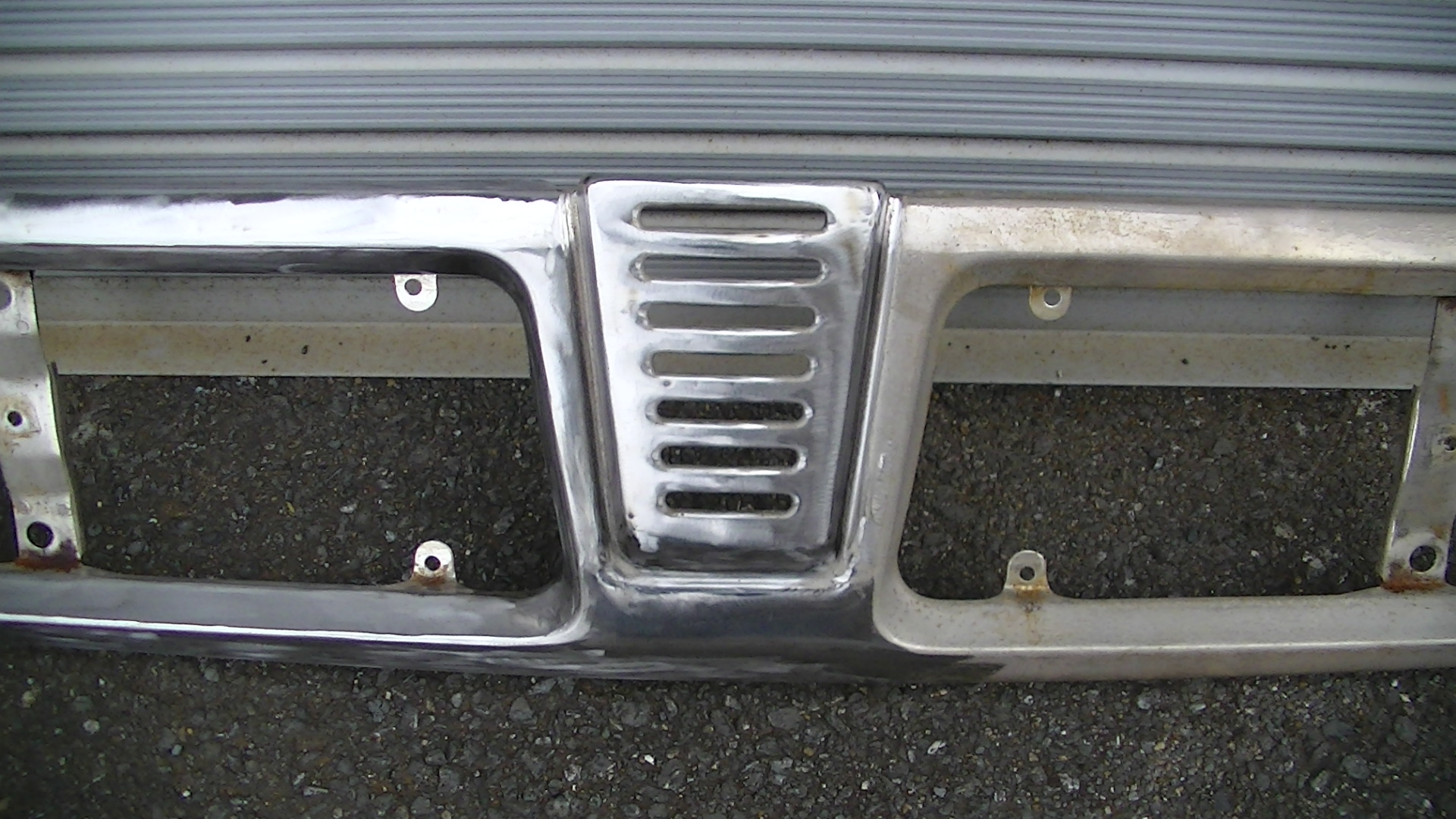

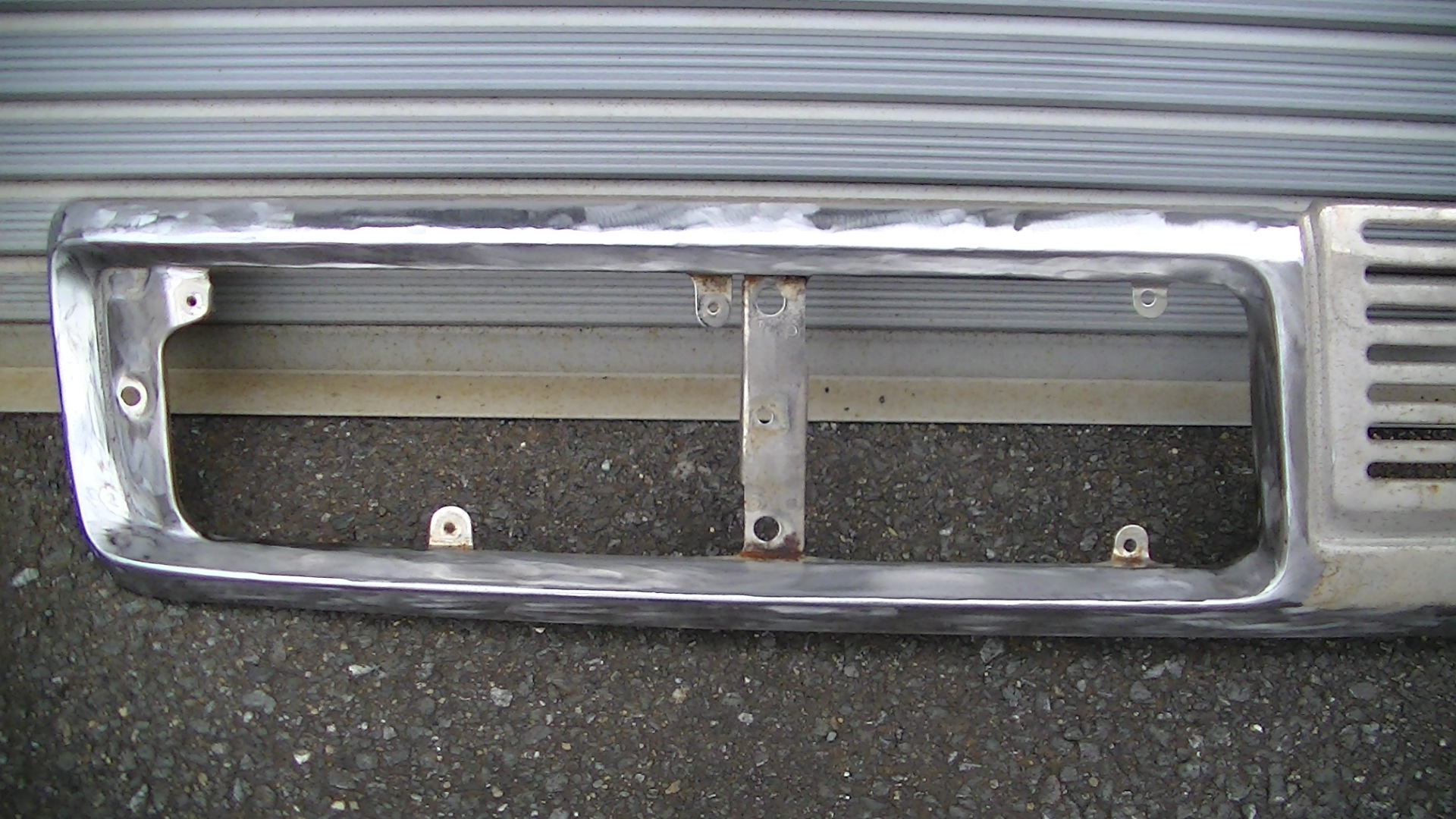

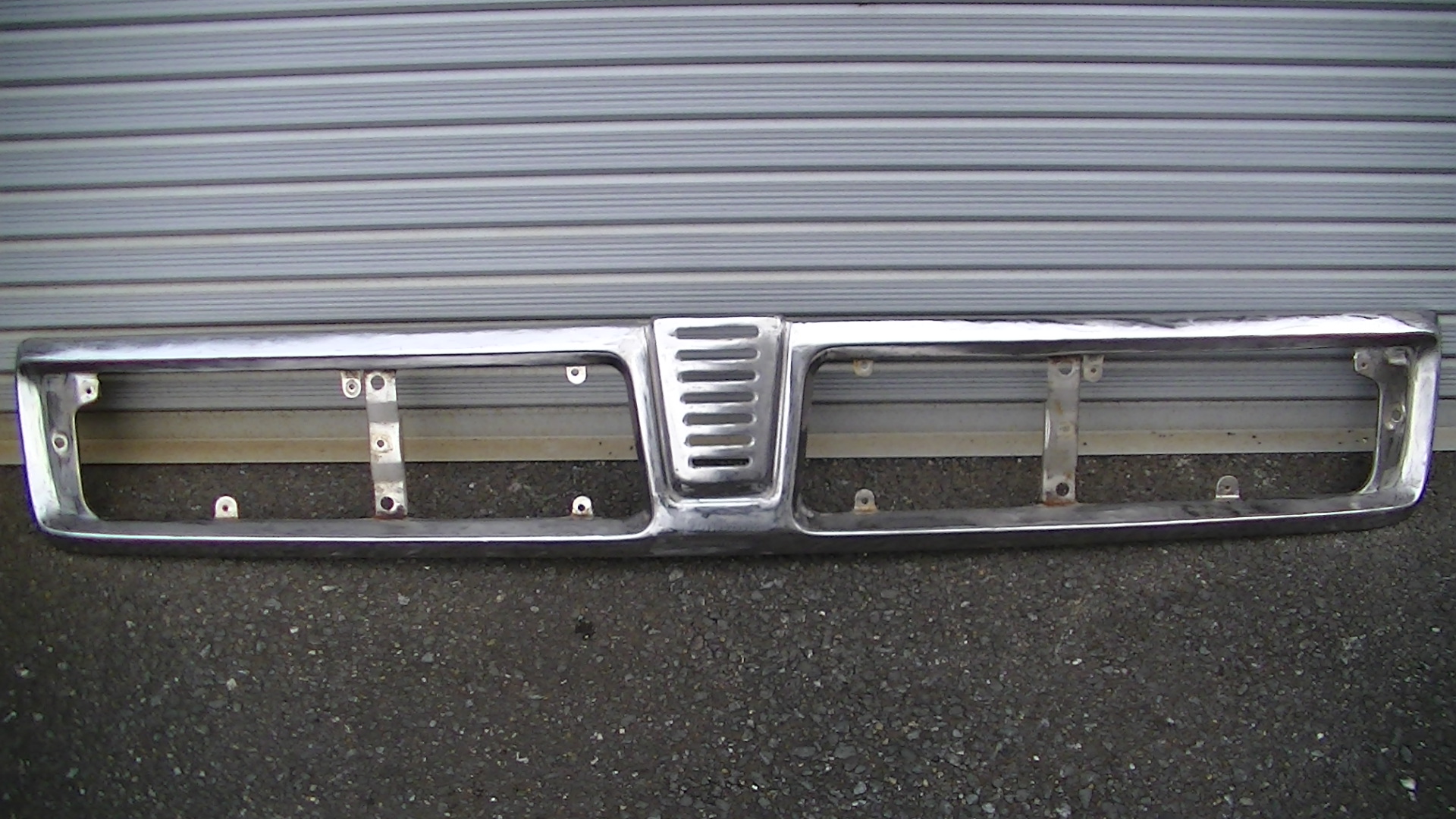

上のパーツは１９５４年の

スチール製グリルです。

現在写真をアップしている状態は

ある程度、錆を削り落とした状態です。

今から６４年前のスチール製

クロムメッキグリルが存在している事が

大変に素晴らしいと思います。

スチール製グリルですので

素材自体の肉厚がボンデ板の様にペラペラで

このスチール製グリル全体が酷い錆や

腐食痕なのですが特に中央部の

仮面ライダーのシックスパックの様な部分、

この入り組んだ箇所は泣きそうな位

酷過ぎる状態でした。

今まで再メッキ加工を個人様や業者様から

沢山のグリルのお仕事をさせて頂いた中では

ベスト３に入ります。

そりゃーそうかもわかりませんね。

何せ、今年６４歳の方が生まれた時に

この自動車が新車で道路を走行し始めた訳ですから

実は、このグリルにはエアーダクトの様な形状の部品も

中央部の左右に装着されておりますが

分解して錆を削っている為に外しています。

この様に６０年を優に超えるスチール製で薄く

錆が酷いグリルはグリル裏面の錆は棘の様な

状態に必ずなっています。

指の腹で棘錆をなぞると怪我しそうになる様な

状態ですが柔らかめの金属たわしで力を

入れすぎない様に棘錆を落としていきます。

この作業は個人様も業者様も注意しながら

でしたら出来ますので覚えておいて下さい。

この時に力を入れすぎるとグリル表面まで

貫通したり錆が酷い為に

グリル自体の形状が歪んだり致します。

入り組んだ箇所は人間が使う歯ブラシの

形状の金属たわしが売っていますので

それで棘錆を落としてください。

この作業は、私たち検品でさせて頂きますが

当社にこの様な経年劣化している部品を

送って頂く際に前もってお電話して下さるお客様に

その部品の素材の状態や剥離した際に

錆による貫通穴が開きそうな部材なのか等

写真添付位では分かりにくい部品の状態を

調べる方法としては大変有意義な方法です。

お客様もこの様な部品をクロムメッキ加工を

施した場合に見栄えのクオリティがどうなるのか？

また、板金加工が必要なのか？

加工賃がどうなのか？

この作業をする事によって写真添付されるより

的確なアドバイスや商談がスムーズに進む事が

お客様にとってもメリットが御座います。

当社にご発送される前にある程度お客様の部品の

状態が今までの経年劣化した部品の検品で

想像できる為におおよその見栄えの

クオリティのお話と概算では御座いますが

お見積りが可能です。

この事により少しでも部品に対しても心配を

ご発送される前に解決できればと

考えて説明させて頂きました。

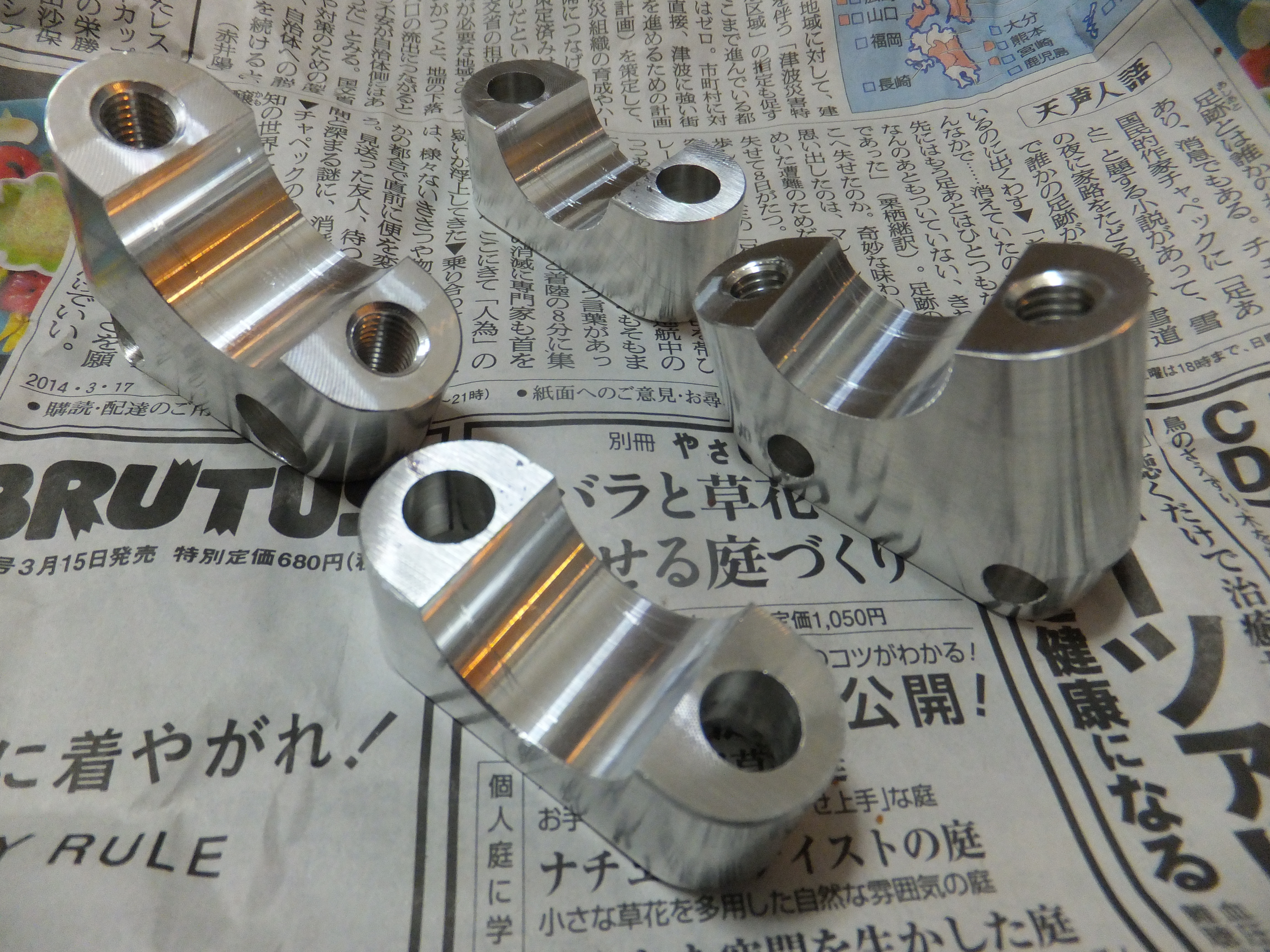

上の写真はバイクの部品でハンドルに

装着する物で下の写真は皆さんご存知、

自動車のタペットｶﾊﾞｰです。

メーカー様、業者様、個人様からの

お問い合わせの中で部品の素材が

アルミニウム製はスチール製部品と同じ位で

クロムメッキ加工や再メッキ加工（リクローム）の

ご相談を頂きますので今回は

アルミニウム製部品である２種類の

お話をさせて頂きたいと思います。

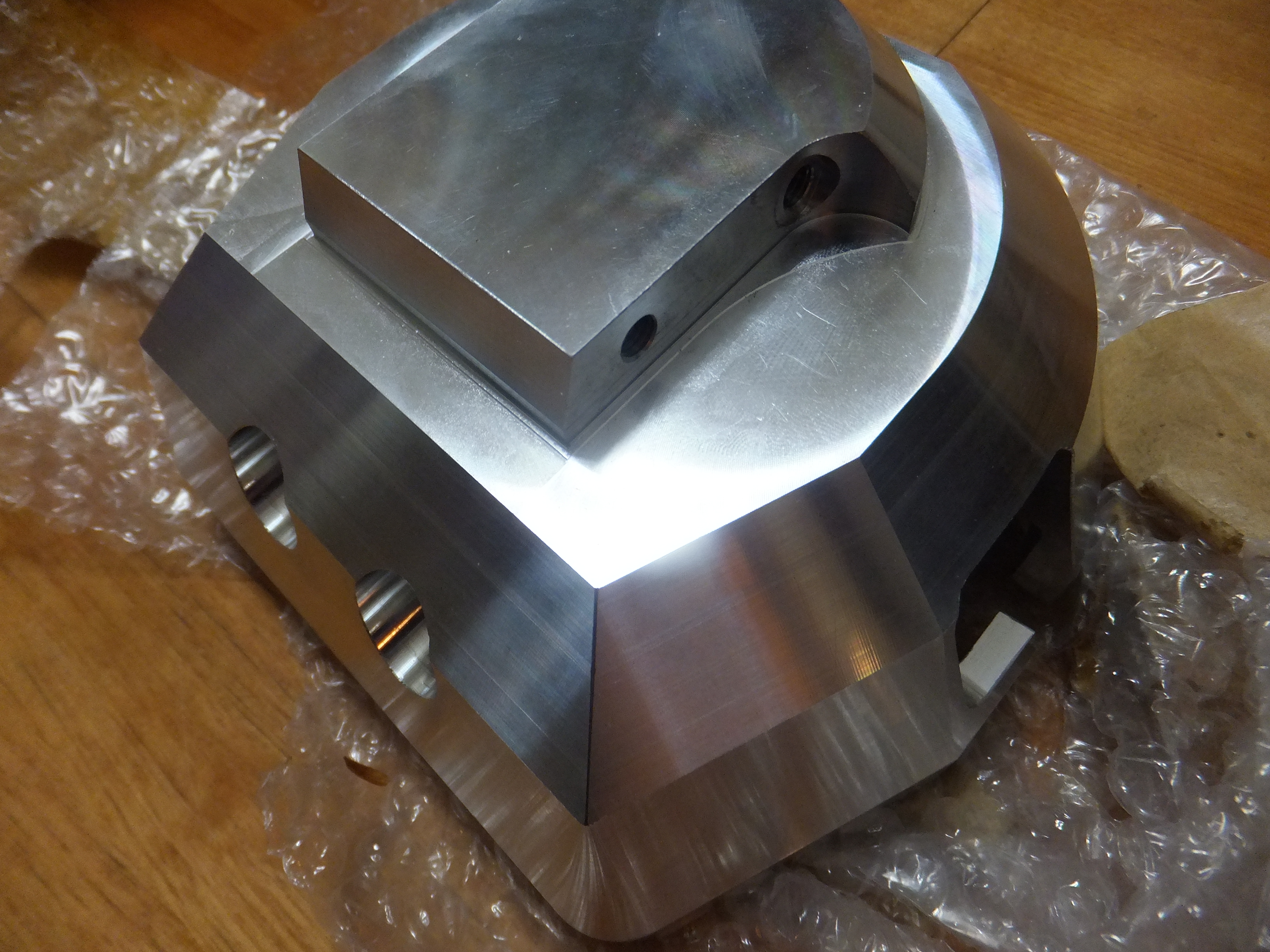

１つ目はアルミニウムの削りだし部品のお話です。

この加工方法で出来た部品は

部品表面に有るピンホールが大変少なく

クロムメッキ加工完成時の

見栄えが大変良い物になります。

その理由は、アルミニウムのインゴット

（塊）から字の如く周りから機械により

その形状になる様に削り出して

部品にする方法でこの加工方法の

メリットは写真をご覧いただくと直ぐに

お分かりになられます様に

下のアルミニウム素材の鋳物と全く違います。

一番下の写真は中古品のタペットｶﾊﾞｰと

言う事も見栄えが悪い一つの原因でも

御座いますが新品でも一目瞭然です。

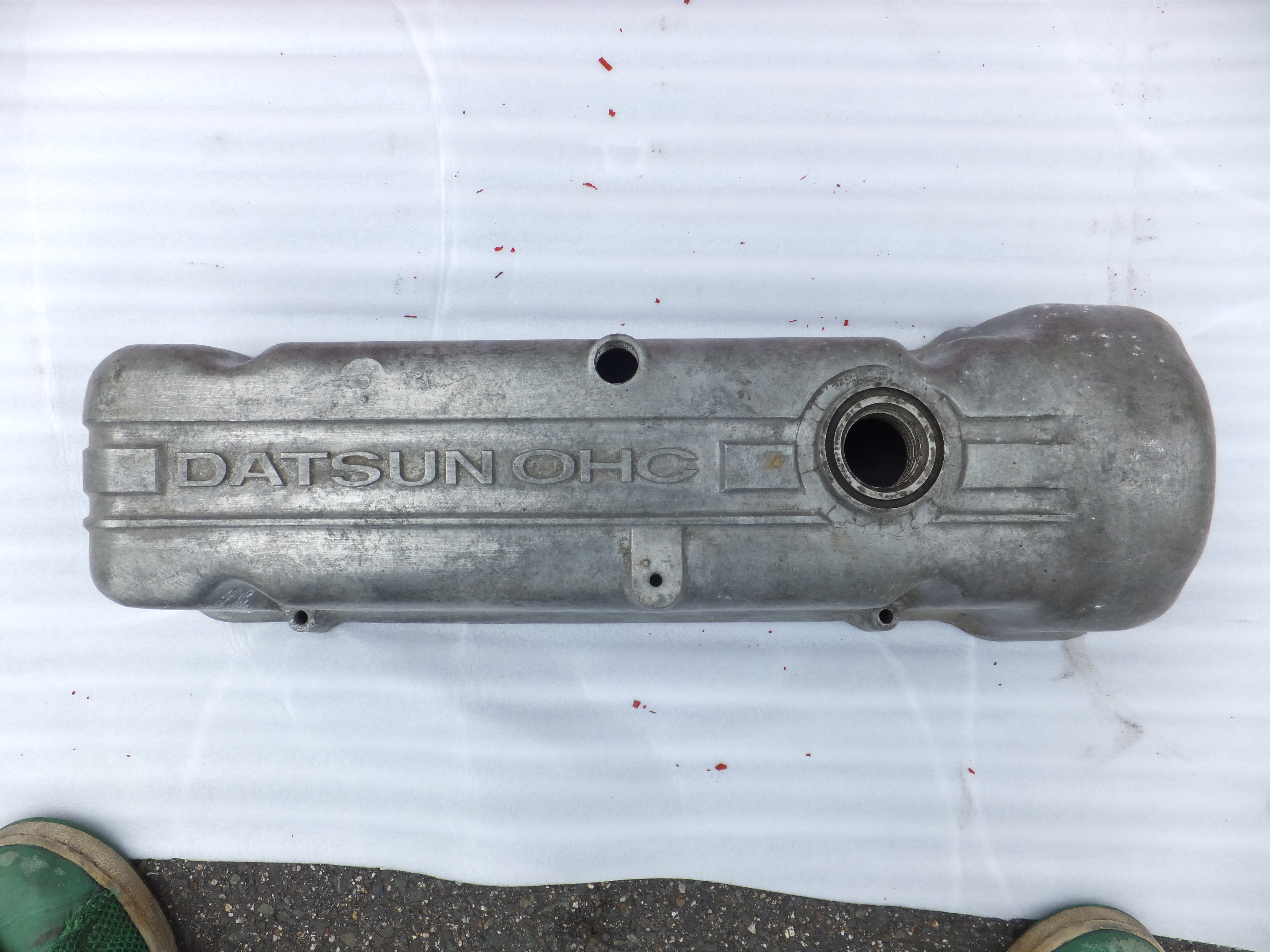

２つ目はこの自動車エンジン部品である

アルミニウム製鋳物タペットｶﾊﾞｰです。

この加工方法は熱により溶かした

アルミニウムをこのタペットｶﾊﾞｰの様な

形状の鋳型に流し込んで冷まして

鋳型から部品を出してバリを落として

部品を作る方法です。

この鋳型で製作したアルミニウム製部品に

クロムメッキ加工を施す場合に

素材表面に有るピンホールや巣穴が

大変多い為にクロムメッキ加工完成時の

良し悪しが左右される厄介な物になります。

なぜこの鋳型を利用した加工方法の部品に

クロムメッキ加工を施すと

見栄えが削り出しよりも劣るかと言いますと

先程のご説明でもありました様に

アルミニウムを溶かした状態で鋳型に

流し込む時に鋳型とアルミニウムとの間に

空気が入り込みやすいくそのアルミニウムが

冷える事により表面に

ザラザラとした模様の様な物、

それと鋳型表面が元々ザラザラしている為に

鋳物肌と言われる見栄えが部品表面に現れる為です。

因みに、この鋳物は亜鉛製鋳物も

同じような表面をしいています。

この様に表面がザラザラしている場合は

削りだし素材の部品をバフ研磨で磨く手間、

時間、早さは圧倒的に違いが有り鋳物肌が

完全にバフ研磨作業で無くなるのは

至難の業になります。

この鋳物部品の見栄えを良くしたいと

考える場合は当社のメッキランク

上メッキ加工か、鏡面ポリッシュ加工を

施す事がお勧めであり通常の

クロムメッキ加工方法では完全に

鋳物肌が消える事はなかなか出来ないと

考える方が良いと思います。
